JI1FGX/DU9 ミンダナオ日記 50MHz5EL再製作(2010/04/01)
14MHzでIOTA  OC-281 Caroline Island T32CIと交信できました
EU向けの八木アンテナではバックサイドで弱くて悩んだあげく7MHzの逆Vに切り替えたら信号が浮き上がってきました

以前作った50MHz4ELをいったん下ろして、5エレメントに作り直しました。
ブームを丸アルミパイプから角パイプに変更
ブーム長は約5mになりました

これをタワーの22mのところに取り付け予定です

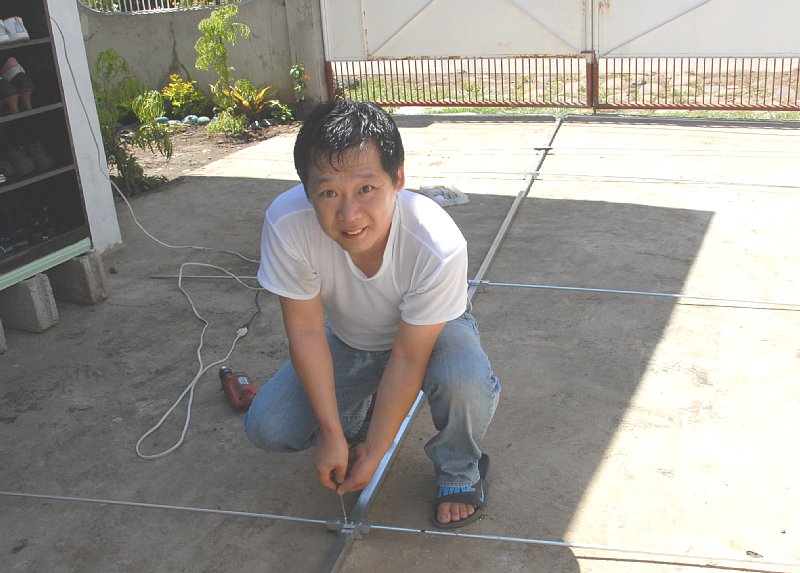

とにかく日中の作業は暑い! 汗が止まりません

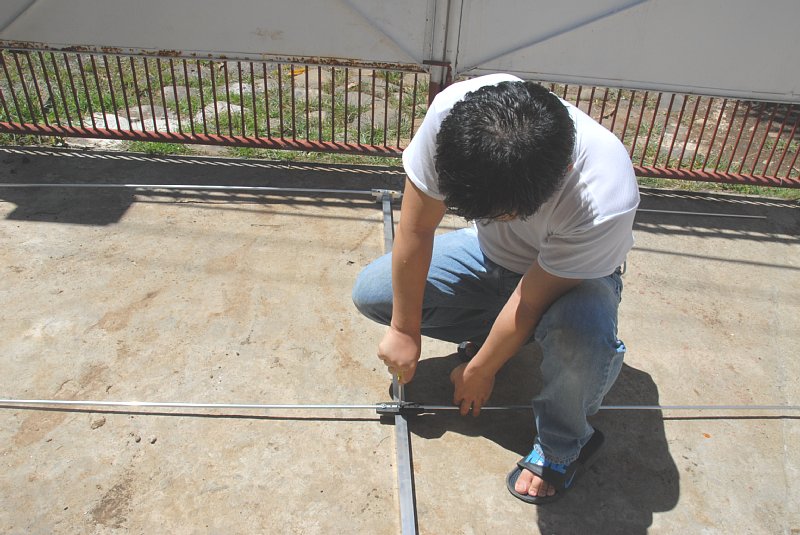

給電部だけはオサミスの街の中で買ってきたテレビアンテナの部品

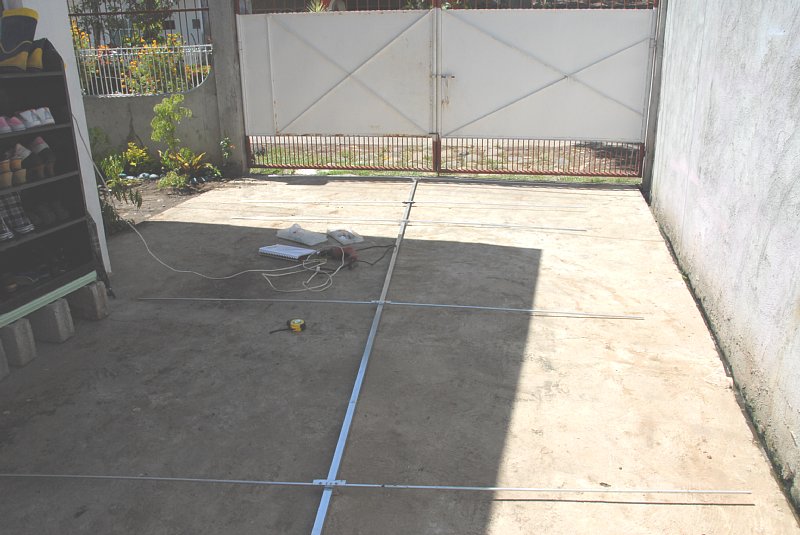

全景はこんな感じです

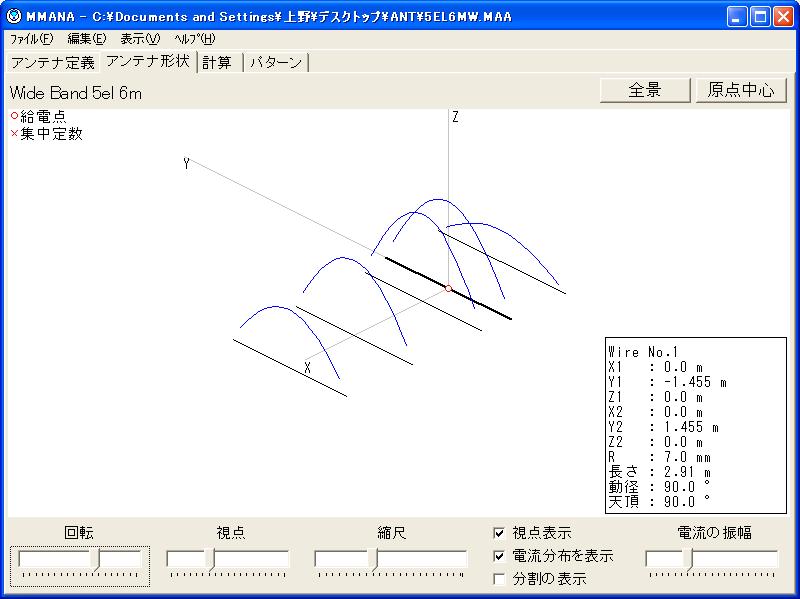

これがMMANAで設計したアンテナ
いつものことですが、給電部をマッチングセクション無しに同軸を直接つなげるようにしてあります
Wide Band 5el 6m
*
50.1
*** ワイヤ ***
5
0.0, -1.455, 0.0, 0.0, 1.455, 0.0, 0.007, 0
-1.223, -1.4775, 0.0, -1.223, 1.4775, 0.0, 0.007, 0
0.59, -1.362, 0.0, 0.59, 1.362, 0.0, 0.007, 0
2.183, -1.347, 0.0, 2.183, 1.347, 0.0, 0.007, 0
3.669, -1.3145, 0.0, 3.669, 1.3145, 0.0, 0.007, 0
*** 給電点 ***
1, 1
w1c, 0.0, 1.0
*** 集中定数 ***
0, 1
*** 自動分割 ***
400, 40, 2.0, 1
*** 計算環境 ***
2, 22.0, 4, 50.0, 120, 60, 0
### コメント ###
 広帯域化した6mの6エレです。

2010年03月23日  2010年04月02日
