JI1FGX/DU9 STANDARD C150の故障(2011/02/21)
フィリピンミンダナオ島・オサミスで無線機ショップを始めた当初

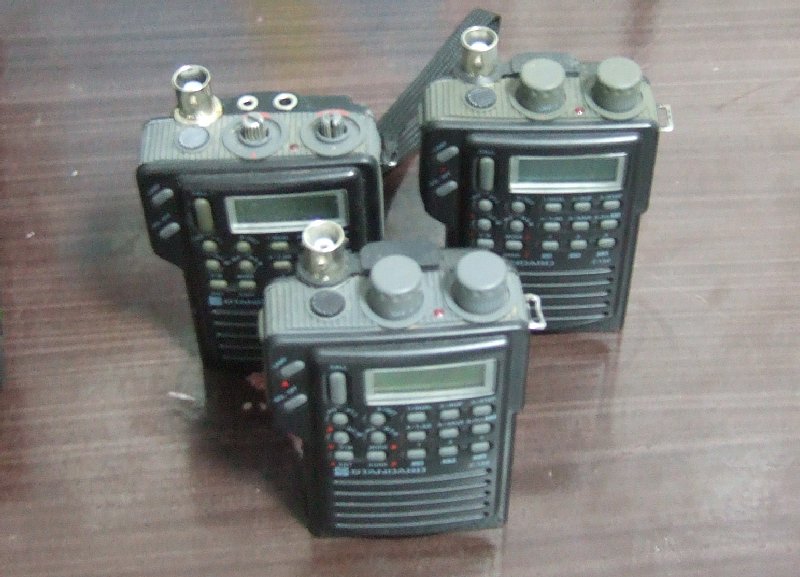

Yahooオークションで出品されていたSTANDARDのC150をかなり大量に買い込みました

いまでも出品されているようですが、やはり不良電解コンデンサーを使っているということだけにそれなりの故障率あり、戻ってきます

OH済みなので、機能上に何も問題ありません。自信を持ち、出品しております。
なんて書いてありますが、実際何をOHしているのかわかりません。

挙句の果てに中国に送ったEMSは荷物不着で行方不明に・・・。
仕方ないので分解して使われている表面実装電解コンデンサーをリストアップすることにしました
この個体は電源を入れたとたんに送信状態になり変調も乗りません

こちらは送信部
コントロール部分
いつも使っている共立エレショップでは表面実装電解コンデンサーの取り扱いが無いということで、マルツパーツ館WebShopに発注

Lotlot君に調べさせたパーツリスト

正直最近小さな文字や物が見えません
capasitors pcs. perts no
22 16s 6H9 3 C201 C218 C432
5S 2.2 50v 2 C235 C251
47 16v RVT 4 C260 C262 C265 C411
5S 4.7 50v 1 C431
y4 10 50v 1 C472
1 50v 1 C486
ELNA 16v 100uf 3 C237 C239 C269

余分に注文しましたが、\3,097でした
ただしマルツパーツ館は海外発送してくれないので、いつも頼んでいるJA2DDAさんに転送をお願いしました
ちなみにC150の回路図はhttp://www.radioamateur.eu/schemi/Standard_C150_sch.pdfに有りました
もしリンクが切れていたらこちら
昨日のTektronix2445Aの部品は共立エレショップから見積もりがきてEMS送料込みで1,068 円でした
