JI1FGX/DU9 ミンダナオ日記 RCS-10アンアテナ切換器改造(2009/11/30)
AMERITRON-RCS10でアンテナを切り替えてもどのポジションでも、どれも同じ信号強度
冬のロングパスとはこんなものなのかなと勝手に想像していたのですが、テスターで調べたらコントロール線が切れていました
電線を買いなおして配線したのですが、Lotlot訓と一寸アイデア改造をしました

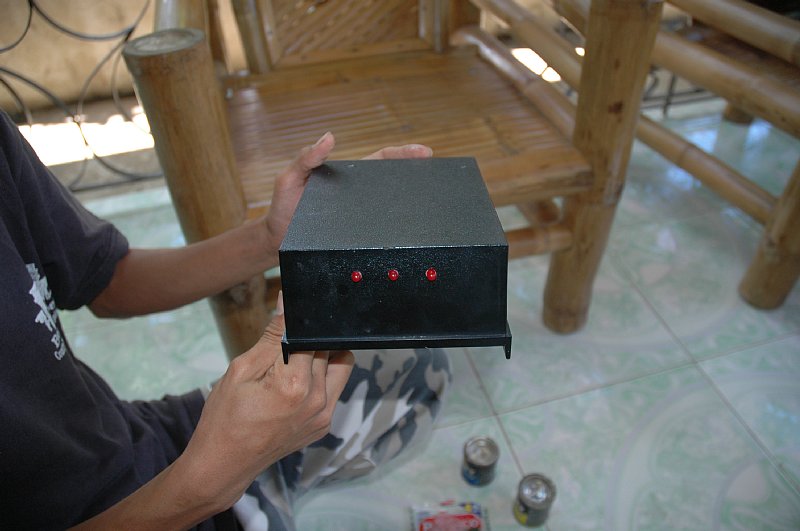

箱に3つのLEDを取り付けて確実にリレーが動作しているかテスターを使わなくても判る仕組みです

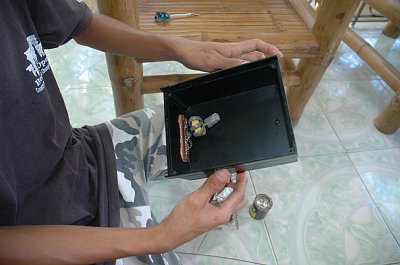

ユニバーサル基板にLEDと1Kオームの抵抗をつけた簡単なもの。

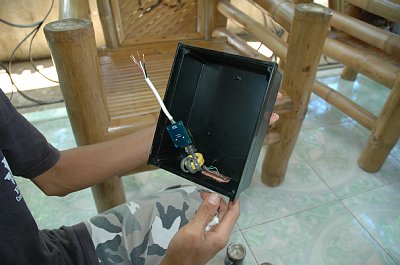

蓋を取り外しやすいようにLANケーブルのコネクタも取り付け

夜になってしまいましたが、室内のセレクターを動かすとLEDがBCDで変化します
これで、ケーブルを状態を目視出来ます
