JI1FGX/DU9 29MHzレピーターのアンテナ工事(2011/04/21)
29MHzレピーターの送信所の場所にパイプタワーを建ててもらいました
1レーンが6mが2本で12mH

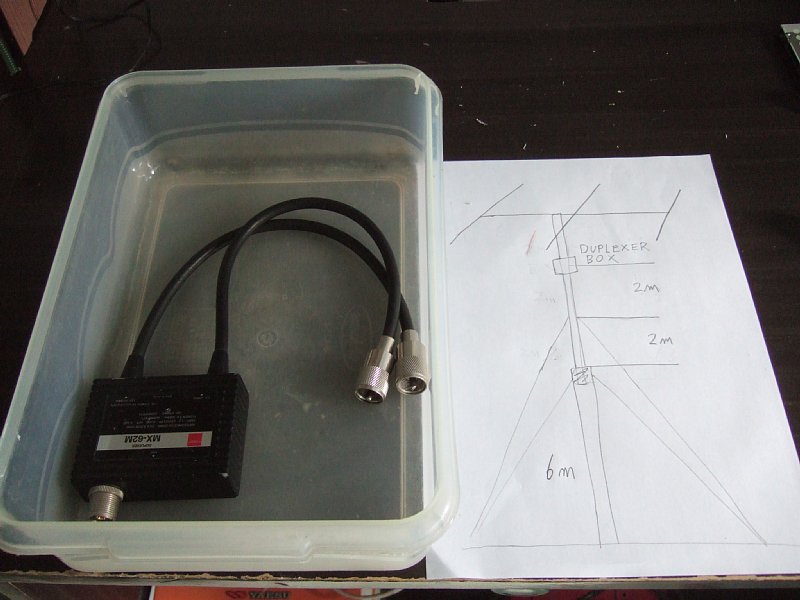

日本から送ってももらったDuplexerを途中に設置してリンク用UHFのアンテナと29MHzのアンテナと分けます

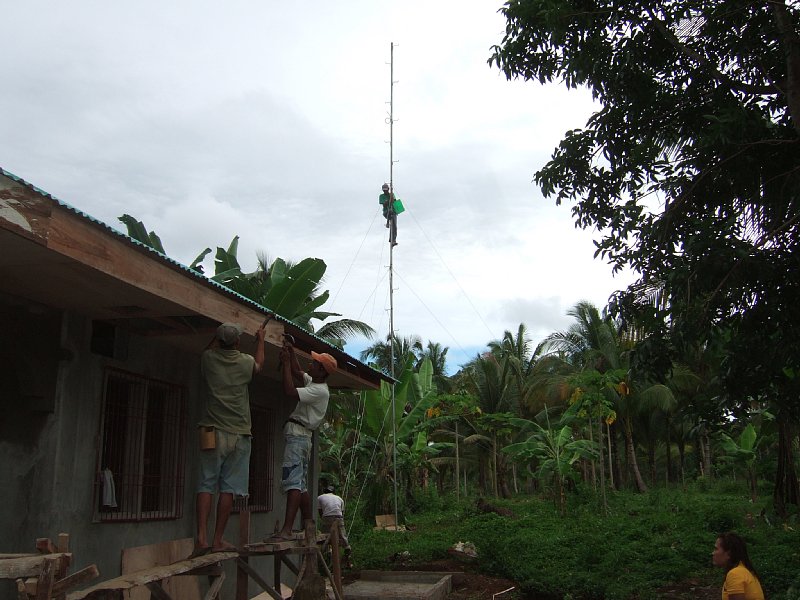

午前中には12mHタワーが完成
設置場所
N8度 12.5
E123度 51.5
標高65m

データはBlackBerry9500内臓のGPSより

午後から私も合流して同軸ケーブルのコネクタの取り付けやバランの準備
用意したバランをアンテナに取り付け
日本から送ってもらったリンク用のUHFアンテナ

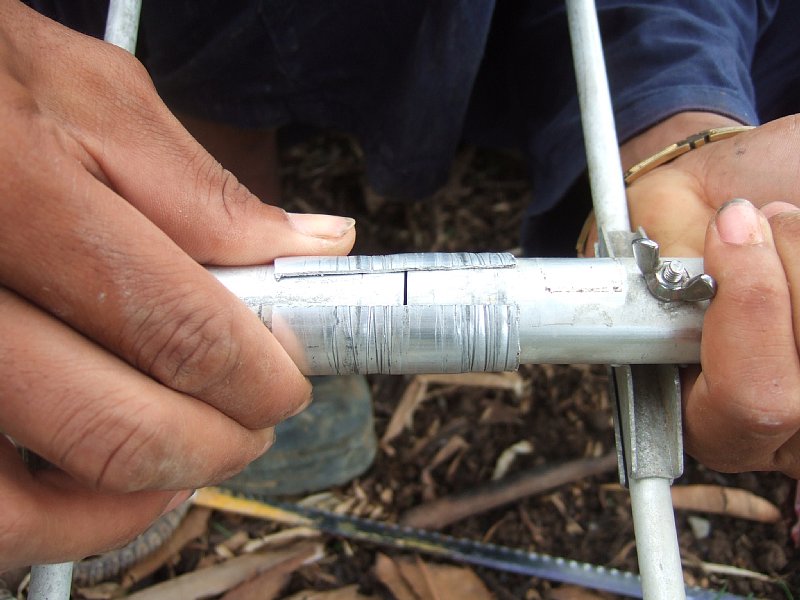

輸送の関係で2分割されていたのですが、器用に結合してくれました

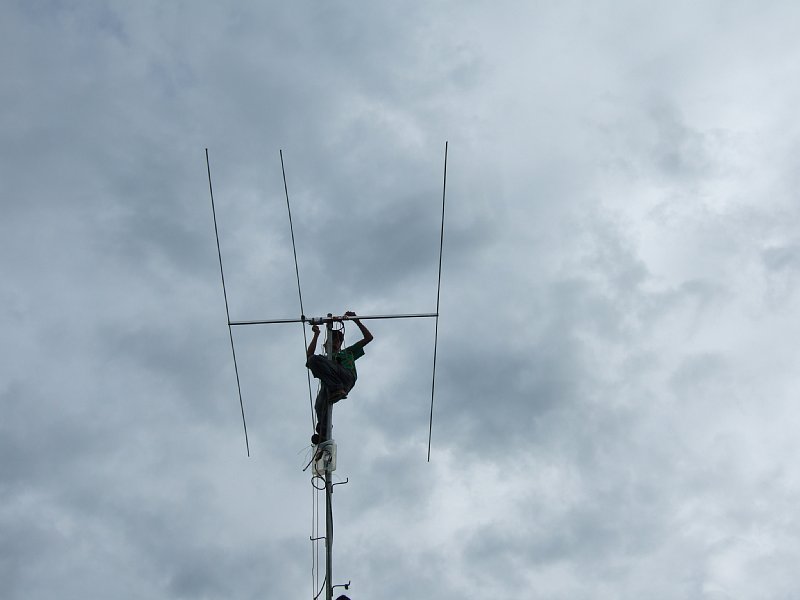

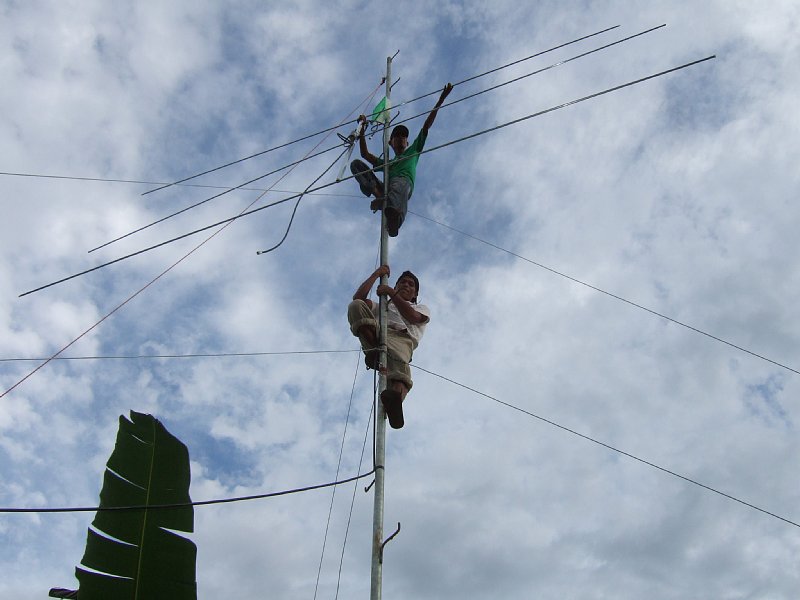

いよいよアンテナの仮設工事
体重オーバーで昇れない私は下で指示するだけ
オーイ、エレメントが曲がってしまうぞ
とそっさに英語で叫んでいます
アンテナアナライザーで測定したところ28.5MHzあたりに中心があり、
いったん、アンテナを下げてエレメントのカット。
SWR計を持って行かなかったので詳細調整は後日
設置場所はこんな感じです

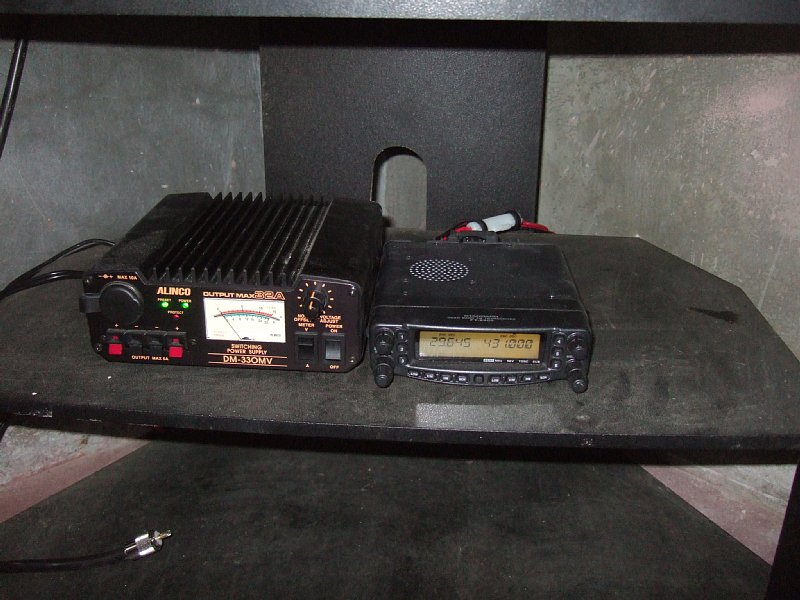

DW8BXU Gigiがエアコンまで取り付けれるように準備してくれました

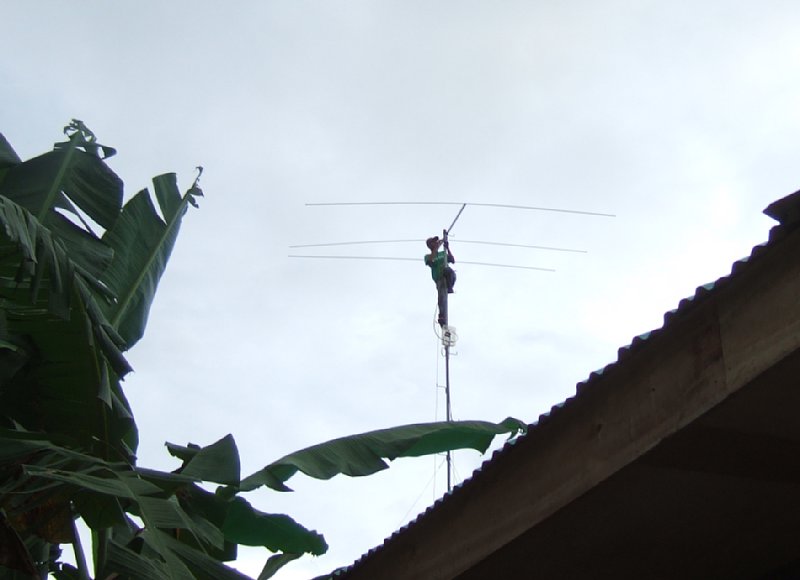

新築のレピーター局舎とバナナの葉っぱの間にそびえるアンテナ
UHFリンク用アンテナは後日設置します
